Halbleiter- / Folien- DMS, resistiv, statisch / dynamisch, integrierte Verstärker
Basiert auf Halbleiter- oder Folien- DMS mit minimaler Nicht-Linearität und Hysterese. Ausgangssignale : 10mV / 150mV oder 10V / 4 - 20mA mit Miniatur Elektronik. Meßbereiche ±1Newton bis ±15kN. Kleinste Abmessung ab 5mm Durchmesser, 3mm Stärke. Zug- Druckanwendung mit Gewindeanschluß. Verstärker integriert, extern Inline oder Schienenmontage.
Folien- DMS, resistiv, piezoelektrisch, Industrieanwendung, statisch / dynamisch
Basiert auf Folien- DMS serienmäßig ab 0,05% Genauigkeit. Anwendung : Zug- / Druckkraft, statisch / dynamisch bis 40kHz auch mit integrierter Signalverstärkung. Meßbereiche : ±1 Gramm bis ±15kN, kleine Bauformen, auch Sonderanfertigung. Überlastsicher : 10-fach, gegen Anschlag. Stecker oder integrierte Kabelanschlüsse.

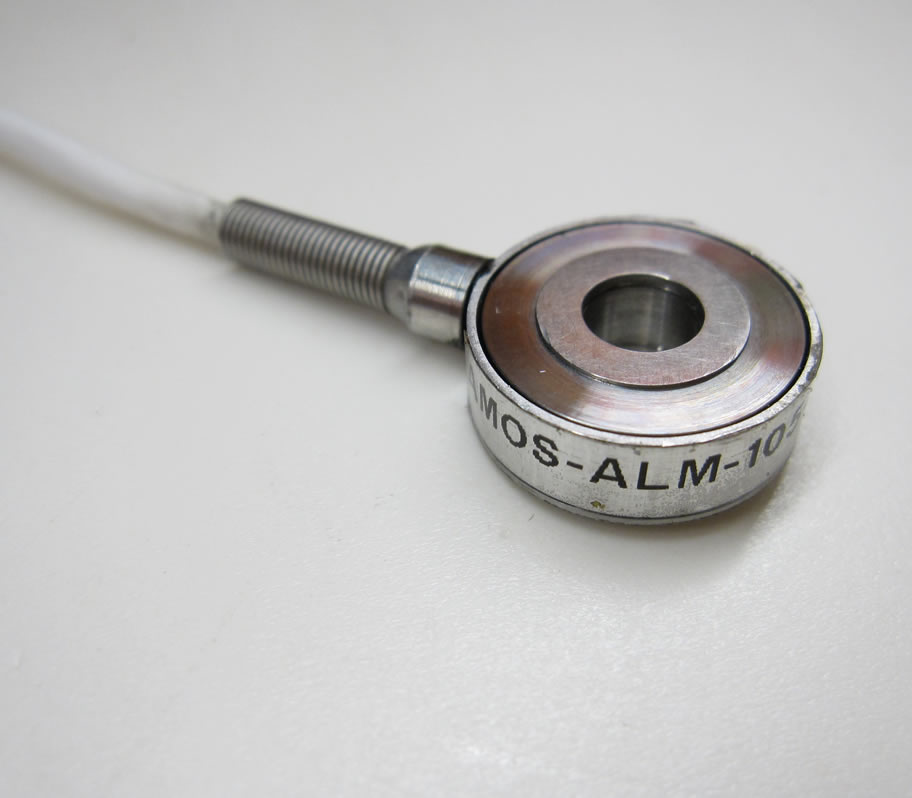

Ringkraftaufnehmer, Folien- DMS resistiv, Industrieanwendung
Basiert auf Halbleiter- oder Folien- DMS. Anwendung : Druckkraft und Vorspannkraft von Schrauben. Statisch und dynamisch, Signalverstärkung. Meßbereiche bis 350kN, kleine Bauformen ab 12mm Durchmesser, 3mm Stärke und Durchgangsbohrung 6mm im Durchmesser. Statische und dynamische Anwendung. Anfertigung auch auf Kundenwunsch.
Flach- und Bolzenform, Zug- Druckkraft bis 1 Meganewton, 60 bar Seewasserbeständig
Basiert auf Folien- DMS. Anwendung : Zug- / Druckkraft in Flach- und Stabform für statische / dynamische Messungen. Signalverstärkung bis ±10V, 4 - 20mA, Meßbereiche bis ±1000kN. Geringe Querempfindlichkeit. Einige Modelle mit 10-facher Überlastsicherheit. Fertigung aus Aluminium / Stahl. Auch auf Kundenwunsch. Seewassertauglich bis 60 bar drucksicher.
Modell ALM - M10 - 170 - XXX
Modell ALM - M5 -170 - XXX
Modell ALM - 160 - XXX
Halbeleiter- oder Folien- DMS
Resistiv, M10 Gewinde,
Zug- Druck, bis +200°C
Meßbereiche ± : 0 - 2N - 15kN
Statisch und Dynamisch
Signale : ± 10mV / ±100mV
± 10V / 4 - 20mA
Halbeleiter- oder Folien- DMS
Resistiv, M5 Gewinde,
Zug- Druck, bis +200°C
Meßbereiche ± : 0 - 2N - 2000N
Statisch und Dynamisch
Signale : ±10mV / ±100mV
± 10V / 4 - 20mA
Halbeleiter- oder Folien- DMS
Resistiv, Durchmesser ab 10 mm
Druckanwendung, bis +200°C
Meßbereiche : 0 - 2N - 15kN
Statisch und Dynamisch
Signale : 10mV / 100mV
10V / 4 - 20mA
Modell ALM - 160 - XXX
Modell ALM - 180 - XXX
Modell ALM - 180 / - 105 XXX
Halbeleiter- oder Folien- DMS Resistiv, Durchmesser 5mm
Druckanwendung, Ultra flach,
Meßbereiche : 0 - 2N - 500N
Statisch und Dynamisch
Signale : 10mV / 100mV
10V / 4 - 20 mA

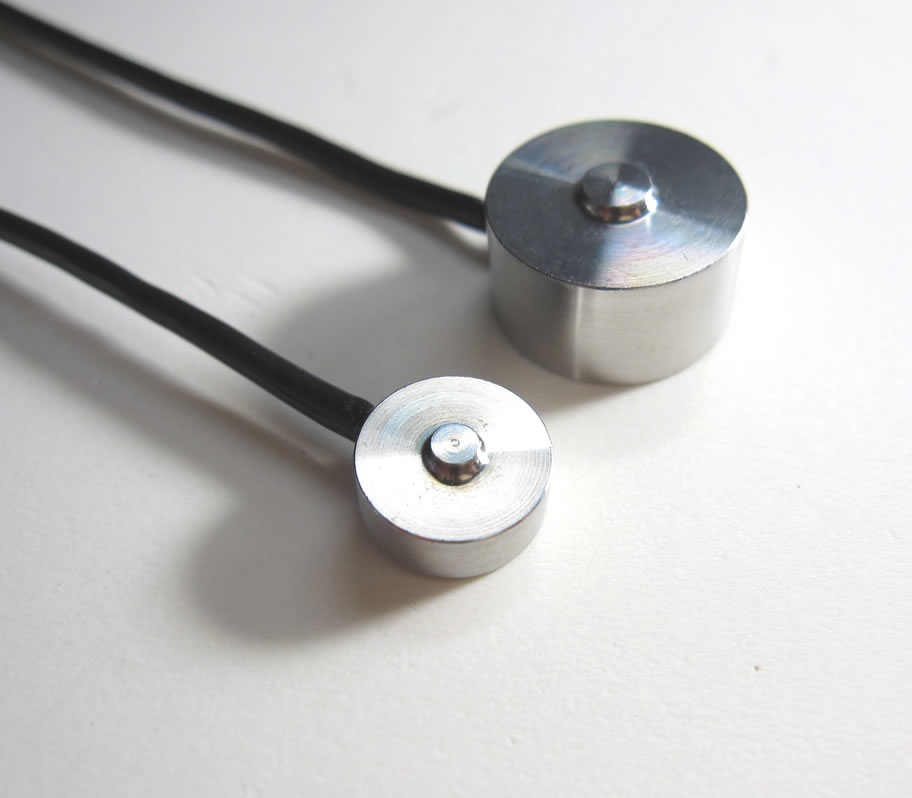

Halbeleiter- oder Folien- DMS Durchmesser 12mm bis 25mm
Ultra flach ab 2,5mm
Meßbereiche : 0 - 5N - 5kN
Krafteinleitung über Kalotte Signale : 10mV / 100mV
10V / 4 - 20mA
Halbeleiter- oder Folien- DMS Durchmesser 12mm bis 50mm
Ultra flach ab 2,5mm bis 19mm
Meßbereiche : 0 - 5N - 320kN
Bohrung : 5mm bis 24mm,
Signale : 10mV / 100mV
10V / 4 - 20mA
Modell ALM - 760 bis 790 - XXX
Modell ALM - 900 / - 901 - XXX
Modell ALM - 900S - XXX
Halbeleiter- oder Folien- DMS
Meßbereiche ± : 0 - 1N bis 15kN
Temperatur : +125°C
Gewindebohrung : M3 bis M6 Zug- Druck, Überlast : 100fach
Signale : ±10mV / ±100mV
± 10V / 4 - 20mA
Halbeleiter- oder Folien- DMS Durchmesser : 70 bis 270mm
Stärke : 25mm bis 80mm
Meßbereiche ± : 0 - 1MegaN
Gewindebohrung : M16 bis M80
Zug- Druck, Signale : ±10mV ±100mV ±10V / 4 - 20mA
Halbeleiter- oder Folien- DMS
Meßbereiche ± : 0 - 10kN
Dauerhaft Seewasser beständig
Drucksicher : 60 bar
Zug- Druck
Signale : ± 10mV / ±100mV
±10V / 4 - 20mA
