Statische Anwendung von 0 bis ±5Nm bis ±10 000Nm, Signalverstärkung
Ein auf Folien- DMS basierter Aufnehmer ermittelt das Drehmoment für statische Anwendungen in ± Richtung. Zur Aufnahme der Momentkraft dienen Anschlußzapfen die an beiden Enden des Aufnehmers zugänglich sind. Eine externe Miniatur-Elektronik verstärkt das Signal auf ±5V. Mechanischere Anschlüsse : Rund, Vierkant, Flanschform.
Statisch, dynamisch, mit Schleifringen oder schleifringlos, 0 bis ±0,01Nm bis ±1,5kNm
Auf dem Meßprinzip der o.g. Aufnehmer, wird eine Meßwelle gelagert in einem Gehäuse montiert. Diese Ausführungen dienen der dynamischen Messung bis 20000 U/Min. Die integ. Elektronik sorgt für ein ±10V Signal welches schleifringlos und dadurch wartungsfrei übermittelt wird. Optionen : Winkel- und Drehzahl- messung.
Statisch dynamisch, Doppelte Meßbereiche in einem, 0 bis ±0,5Nm bis ±1500Nm
Auf dem Meßprinzip der o.g. Aufnehmer, bis 10000 U/Min. Schmale Ausführung, optional mit digital Anzeige. Signale von ±5V und ±8mA. Eine andere Baureihe beinhaltet Doppelte Meßbereiche in nur einem Gehäuse, somit wird die hohe Auflösung für den vollen Meßbereich garantiert. Optionen : Winkel- und Drehzahlmessung, Anschluß- Kupplungen.
Sonderausführungen, ventiliert für Klimakammer, Kupplungselemente, Schleifringe
Weiterhin werden für die Aufnehmer Optionen angeboten. Darunter auch Paßfedern, Anschlußkupplungen, Ventilierte Gehäuse, Schleifringe zur rauscharmen Signalübertragung, Doppelt geschirmte Kabel, Öl- und Spritwasserschutz, vibrationsbeständig für rauhe Umgebungsbedingungen, DKD Prüfzertifikate und externe Netzversorgung. Preiswert.
Digital Anzeigen für Drehwinkel, Drehzahl, Drehmoment, Speicherfunktion
Zur Darstellung von Meßwerten der oben genannten Drehmomentaufnehmer sind verschiedene, auch tragbare und batteriebetriebene Geräte vorhanden. Speicherfunktion, automatische Meßbereichserkennung, Grenzwert- einstellung und eine RS232 Schnittstelle sind Teil des Lieferumfangs. ISO- Norm Dokumentierung.

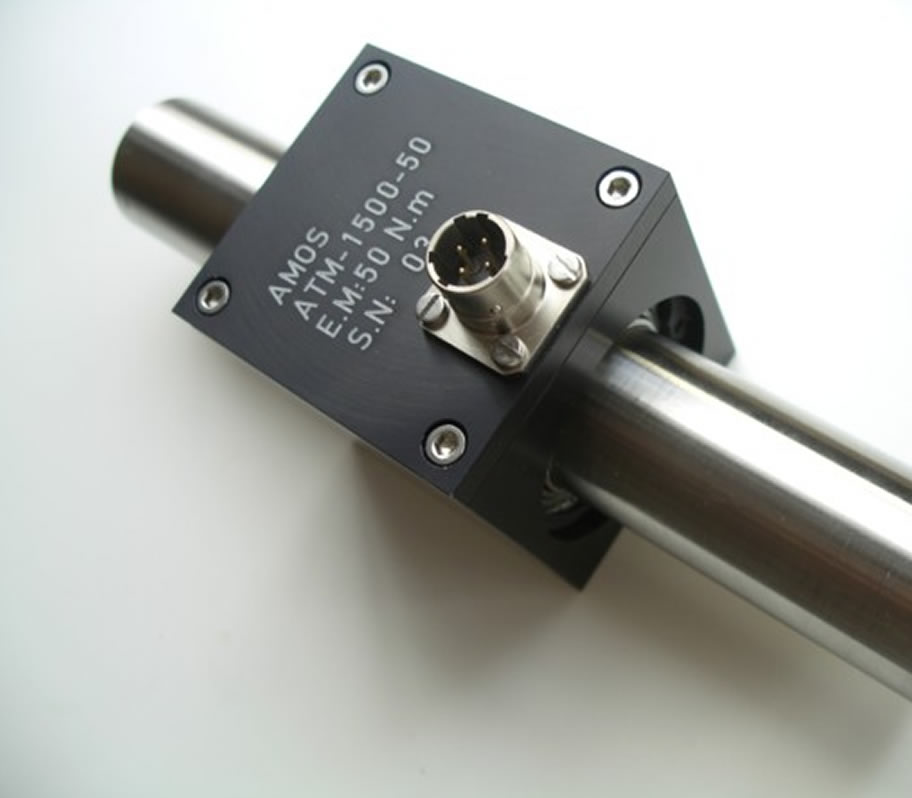

Modell ATM - 1500 - XXXXX
Modell ATM - 5020 / 5080
Modell ATM - 5040 - X,XX
Drehmomentaufnehmer
Meßbereiche ± : 5 bis 7000Nm
Drehzahl : 4000 U / min.
Anschluß : Vierkant oder Rund Signale : ± 10V und 4 - 20mA
Genauigkeit : 0,25% v. Bereich

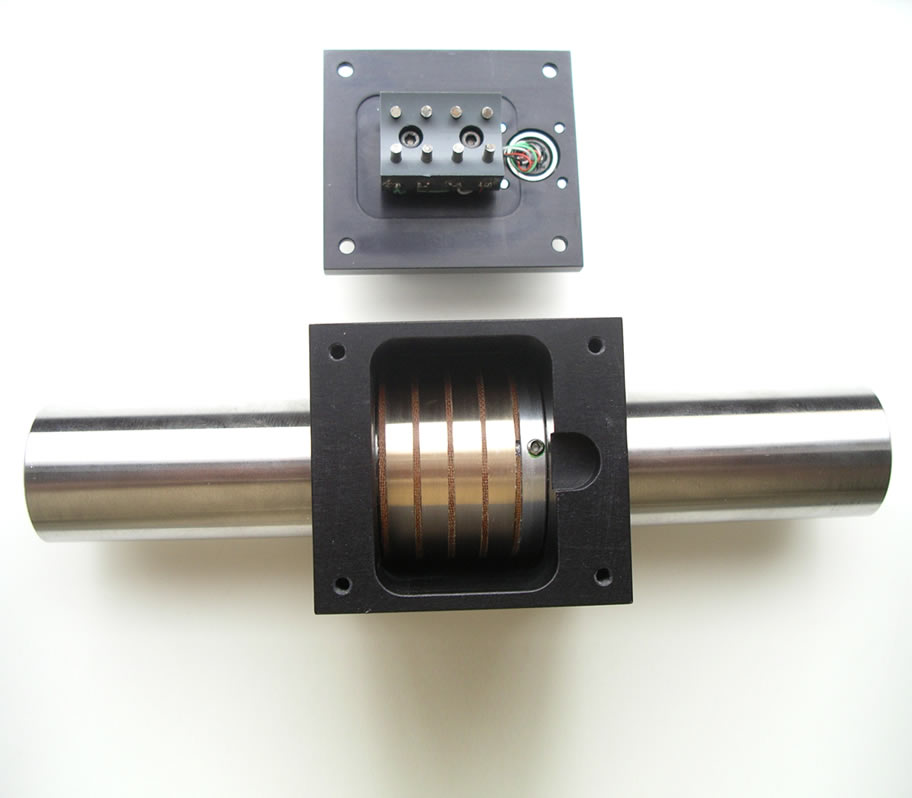

Signalübertragung : Schleifringe
Temperatur : −20°C bis +80°C
Drehmomentaufnehmer
Meßbereiche ± : 0,05 bis 20000Nm
Drehzahl : 20000 U / min.
Anschluß : Runde Welle
Signale : ± 10V, Drehzahlmessung
Genauigkeit : 0,1% v. Bereich
Signalübertragung : Schleifringlos
Temperatur : −20°C bis +60°C
Drehmomentaufnehmer
Meßbereiche ± : 0,02 bis 0,1Nm
Drehzahl : 15000 U / min.
Anschluß : Runde Welle
Signale : ± 10V, Winkelmessung
Genauigkeit : 0,1% v. Bereich
Signalübertragung : Schleifringlos
Temperatur : −20°C bis +80°C

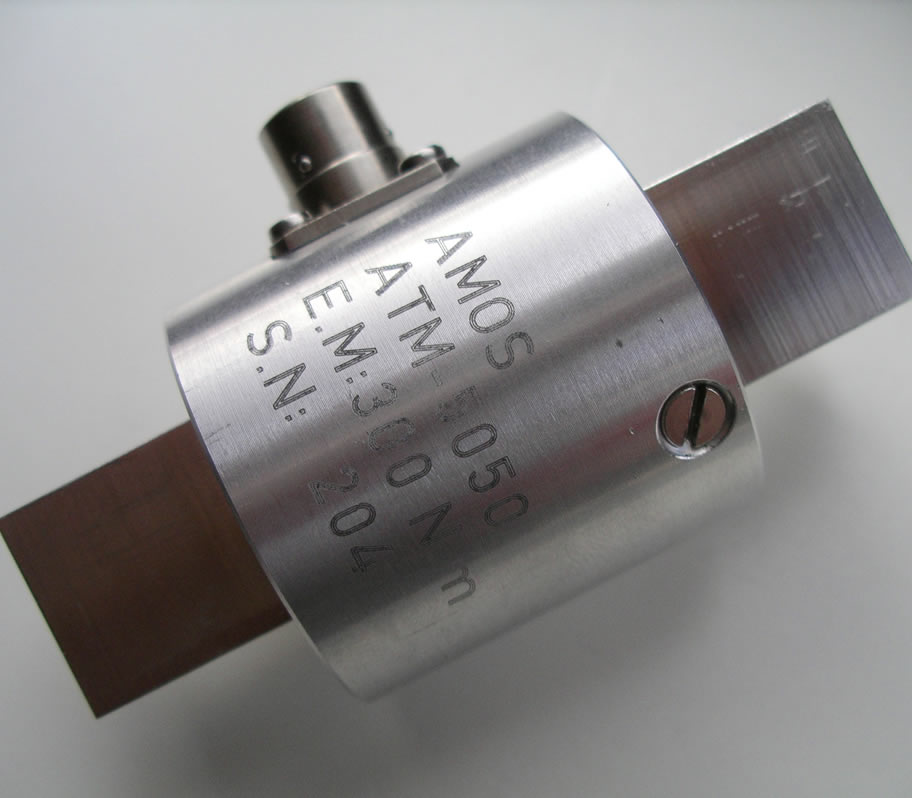

Modell ATM - 5050 - XXXXX
Modell ATM - 5051 / 5086 - XX
Modell ATM - 5060 - XXXXX
Drehmomentaufnehmer
Meßbereiche ± : 5 bis 7000Nm
Nur statische Messung
Anschluß : Vierkant oder Rund Signale : ± 10V und 4 - 20mA
Genauigkeit : 0,25% v. Bereich
Temperatur : −20°C bis +80°C
Drehmomentaufnehmer
Meßbereiche ± : 10 bis 2kNm
Nur statische Messung
Anschluß : Rund
Signale : ± 10V und 4 - 20mA
Genauigkeit : 0,25% v. Bereich
Temperatur : −20°C bis +80°C
Drehmomentaufnehmer
Meßbereiche ± : 2kN bis 5kN
Nur statische Messung
Anschluß : Vierkant
Signale : ± 2mV / V oder ± 5V
Genauigkeit : 0,15% v. Bereich
Temperatur : −20°C bis +60°C
Modell ATM - 6090 - XXXX
Optionen, Zubehör
Modell ATM - 1122 - XXXX
Drehmomentaufnehmer
Meßbereiche ± : 5Nm bis 1000Nm
Signale : ± 5V und ± 8mA
Drehzahl : 20000 U / min.
Drehzahlmessung
Genauigkeit : 0,3% v. Bereich
Signalübertragung : Schleifringlos
Temperatur : −20°C bis +60°C
Drehzahlmessung
Winkelmessung
Öffnung für Klimakammer
Kupplungselemente
Paßfedern
Vierkant, Rundwellen
Spannung und Stromausgang Digitalanzeigen, Kabel
Drehmomentaufnehmer
Besonderheit :
Ausgestattet mit eine Hohlwelle
Signale : ± 10V und 4 - 20mA
Meßbereiche ± : 2 bis 1000Nm
Genauigkeit : 0,25% v. Bereich
Signalübertragung : Schleifringe
Temperatur : −20°C bis +80°C
